DK2300P系列PID控制仪表是基于微处理器技术的单回路过程控制仪表、显示仪表，可对温度，压力，流量等过程参量进行控制和显示，仪表设置灵活，组态方便，操作简单。

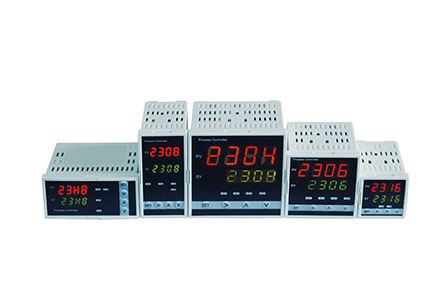

该系列包括：DK2304P、DK2306P、DK2308P、DK23H8P、DK2316P五款控制仪表
输入信号范围：23种常见工业标准信号
基本误差：0.002FS±1个字
测 量 AD：24位，40Hz
输 出 DA：12位，100KSPS
主控输出：1路（可选加热制冷输出方式，报*三可定义为制冷输出）
输入阻抗：电压时 ≥500K，电流时 ≤200Ω，热电阻 ≤0.25mA，热电偶 ≥500K
输出阻抗（带负载能力）：电流时 ≤500Ω（电流有特殊要求，可以做到650欧，订货时说明），继电器 AC220V/2A，DC30V/1A
显示方式：数码管
控制输出周期：10Hz
通讯协议：MODBUS RTU（RS485接口，两线制）
驱动距离：1200米
校验方式：无校验，奇校验，偶校验
波特率：4800，9600，19200
通讯数据格式：一位起始位，八位数据位，一位停止位
供电电压：100-240V AC（47~63Hz）
隔离电压：输入、输出、电源三者隔离， 2300 V AC 1分钟
工作条件：温度-20℃～+50℃，湿度：0.1-0.9RH
存储条件：温度：-40℃～+80℃；湿度：0.1-0.9RH
高精度24位AD测量，带传感器馈电
可提供4路示警继电器输出控制
标准MODBUS RTU 通讯
带信号变送功能
可实现加热制冷双输出控制（制冷采用继电器，可以保护制冷压缩机功能）
订制抗干扰芯片设计测量电路，可工作在恶劣工作环境
改进型DK PID算法控制，输出更快速、无超调。控制速度100MS
DK2304P : 外形尺寸96*96*90mm、开孔尺寸92*92mm
DK2308P : 外形尺寸96*48*90mm、开孔尺寸92*45mm
DK23H8P : 外形尺寸48*96*90mm、开孔尺寸45*92mm
DK2306P : 外形尺寸72*72*90mm、开孔尺寸68*68mm
DK2316P : 外形尺寸48*48*90mm、开孔尺寸44*44mm
|
